HBH020

Ud

Bancada flotante antivibración, de hormigón armado.

605.779G

Bancada continua flotante antivibración, de hormigón armado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de hormigón fck 250, HA-25/B/19/IIa elaborado en planta, y vaciado con bomba y armadura secundaria de distribución ensamblada "in situ" ø 6 c/10 - ø 6 c/10 de acero AP 500, con varillas conformadas longitudinales de 6 mm de diámetro cada 10 cm y varillas conformadas transversales de 6 mm de diámetro cada 10 cm, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt16png010a

m²

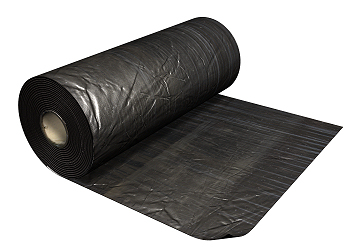

Film de polietileno de 0,05 mm de espesor y 46 g/m² de masa superficial.

1,575

1.220

1.922

mt04lvc010h

Ud

Ladrillo cerámico hueco doble, para revestir, 33x16x9 cm.

14,706

1.335

19.633

mt08aaa010a

m³

Agua.

0,004

8.157

33

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en bolsas.

0,012

143.331

1.720

mt16pnc020a

m²

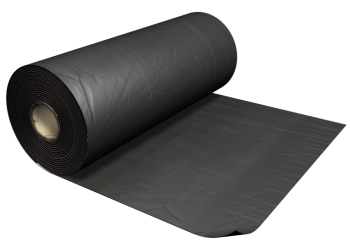

Lámina de espuma de polietileno de alta densidad de 3 mm de espesor; proporcionando una reducción del nivel global de presión de ruido de impactos de 16 dB.

1,575

3.628

5.714

mt16pnc010a

m

Cinta viscoelástica autoadhesiva con autoprotección de aluminio, de 50 mm de ancho y de 1,5 mm de espesor, para sellado de juntas.

0,158

6.468

1.022

mt16avg070a

Ud

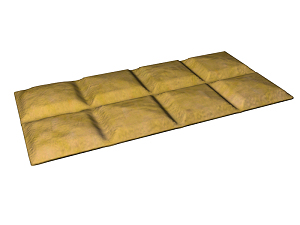

Panel antivibración de fibra de vidrio moldeada con ligante sintético, de 1150x550x50 mm y 2000 kg/cm² de carga máxima a compresión.

2,609

99.381

259.285

mt07ame141aaa1

m²

Armadura secundaria de distribución ensamblada "in situ" ø 6 c/10 - ø 6 c/10 de acero AP 500, según NP 4007 99, con varillas conformadas longitudinales de 6 mm de diámetro cada 10 cm y varillas conformadas transversales de 6 mm de diámetro cada 10 cm.

1,650

24.360

40.194

mt10haf130bgqg

m³

Hormigón fck 250, bombeable, tipo HA-25/B/19/IIa según EHE-08, elaborado en planta.

0,264

773.579

204.225

Subtotal materiales:

533.748

2

Equipo y maquinaria

mq06bhe010

h

Camión bomba estacionado en obra, para bombeo de hormigón. Incluso parte proporcional de desplazamiento.

0,011

781.315

8.594

Subtotal equipo y maquinaria:

8.594

3

Mano de obra

mo042

h

Oficial de estructuras de hormigón.

0,295

36.113

10.653

mo089

h

Medio oficial de estructuras de hormigón.

0,295

30.438

8.979

mo020

h

Oficial de construcción.

0,358

34.388

12.311

mo113

h

Ayudante de construcción.

0,179

27.754

4.968

mo054

h

Oficial instalador de aislamientos.

0,293

35.545

10.415

mo101

h

Medio oficial instalador de aislamientos.

0,146

28.991

4.233

Subtotal mano de obra:

51.559

4

Herramientas

%

Herramientas

2,000

593.901

11.878

Costos directos (1+2+3+4):

605.779

UNIDAD DE OBRA HBH020: BANCADA FLOTANTE ANTIVIBRACIÓN, DE HORMIGÓN ARMADO.

CARACTERÍSTICAS TÉCNICAS

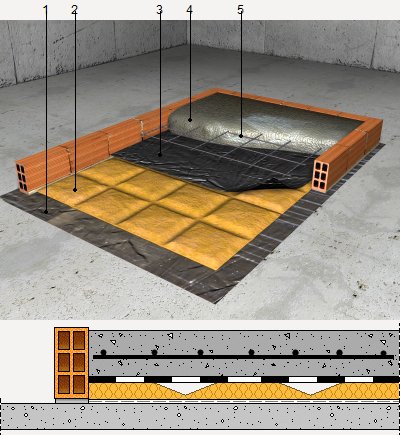

Formación de bancada continua flotante antivibración, de hormigón armado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de hormigón fck 250, HA-25/B/19/IIa elaborado en planta, y vaciado con bomba y armadura secundaria de distribución ensamblada "in situ" ø 6 c/10 - ø 6 c/10 de acero AP 500, con varillas conformadas longitudinales de 6 mm de diámetro cada 10 cm y varillas conformadas transversales de 6 mm de diámetro cada 10 cm, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor. Incluso capa separadora de film de polietileno de 0,05 mm de espesor, encofrado perimetral de ladrillo cerámico hueco y curado del hormigón.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Replanteo y trazado de la bancada. Colocación del film de polietileno. Colocación y fijación del encofrado perimetral. Colocación del panel antivibración. Colocación de la lámina antiimpacto. Colocación de las armaduras con separadores homologados. Vaciado y compactación del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón.

MEDICIÓN Y FORMA DE PAGO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
