EMY230

Ud

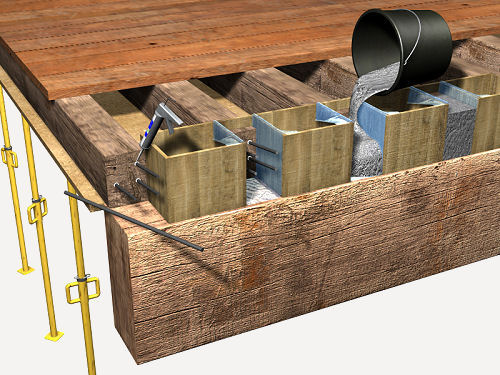

Reparación de cabeza de vigueta de madera, mediante armaduras de fibra de carbono.

2.903.839G

Reparación de cabeza de vigueta de madera, eliminando el extremo deteriorado y macizándolo con 30 kg de mortero fluido de fraguado rápido, de dos componentes a base de resina epoxi, armado con 4 barras de fibra de carbono embebida en una matriz epoxi, MasterBrace BAR 165/2500 "BASF", de 8 mm de diámetro y 800 mm de longitud cada una, ancladas a la vigueta con resina epoxi-acrilato, libre de estireno, de altas resistencias, aplicada con boquilla de dosaje y mezcla automática en taladros realizados en la parte sana de la madera, previa imprimación de la superficie de madera con lechada del mismo mortero epoxi.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt08eup180

m

Film estirable transparente de 500 mm de ancho y 23 µ de espesor.

1,500

148

222

mt26reh100o

Ud

Cartucho de resina epoxi-acrilato, libre de estireno, de dos componentes, con dosificador y boquilla de mezcla automática, de 825 ml, para anclajes estructurales verticales y horizontales.

0,520

118.750

61.750

mt26reh350a

m

Barra de fibra de carbono embebida en una matriz epoxi, de 8 mm de diámetro, ligera, con superficie arenada para mejora de la adherencia, fabricada por pultrusión, para armado y refuerzo estructural.

3,200

488.098

1.561.914

mt09reh321a

kg

Mortero fluido de fraguado rápido, de dos componentes a base de resina epoxi, con endurecedor amínico, sin retracción, de elevada resistencia mecánica, impermeable al agua y con alta resistencia a los agentes químicos, para anclajes y rellenos.

31,500

26.596

837.774

mt08eva010c

m²

Sistema de encofrado recuperable para la ejecución de vigas de hormigón para revestir, compuesto de: puntales metálicos telescópicos, sopandas metálicas y superficie encofrante de madera tratada reforzada con varillas y perfiles, entre 3 y 4 m de altura libre de planta.

1,000

128.105

128.105

Subtotal materiales:

2.589.765

2

Equipo y maquinaria

mq09sie010

h

Motosierra a gasolina, de 50 cm de espada y 2 kW de potencia.

0,355

14.122

5.013

Subtotal equipo y maquinaria:

5.013

3

Mano de obra

mo020

h

Oficial de construcción.

1,838

38.914

71.523

mo113

h

Ayudante de construcción.

1,838

23.803

43.750

mo017

h

Oficial carpintero.

2,121

39.543

83.870

mo058

h

Medio oficial carpintero.

2,121

24.979

52.980

Subtotal mano de obra:

252.123

4

Herramientas

%

Herramientas

2,000

2.846.901

56.938

Coste de mantenimiento decenal: 116.154G en los primeros 10 años.

Costos directos (1+2+3+4):

2.903.839

UNIDAD DE OBRA EMY230: REPARACIÓN DE CABEZA DE VIGUETA DE MADERA, MEDIANTE ARMADURAS DE FIBRA DE CARBONO.

CARACTERÍSTICAS TÉCNICAS

Reparación de cabeza de vigueta de madera, cortando la zona deteriorada o degradada y macizándola mediante el vaciado por gravedad de 30 kg de mortero fluido de fraguado rápido, de dos componentes a base de resina epoxi, previa colocación de la armadura con 4 barras de fibra de carbono embebida en una matriz epoxi, MasterBrace BAR 165/2500 "BASF", de 8 mm de diámetro y 800 mm de longitud cada una, ancladas a la vigueta con resina epoxi-acrilato, libre de estireno, de altas resistencias, aplicada con boquilla de dosaje y mezcla automática en taladros realizados en la parte sana de la madera. Incluso montaje del sistema de encofrado en la zona a intervenir, colocación de film protector de polietileno, sellado del encofrado para evitar fugas, limpieza e imprimación de la madera con lechada del mismo mortero epoxi, desmontaje del sistema de encofrado, acopio, retirada y carga manual de escombros sobre camión o contenedor.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Saneado y corte de la zona dañada. Montaje del sistema de encofrado. Colocación del film protector. Ejecución de los taladros. Anclaje de la armadura con resina. Sellado del encofrado. Limpieza e imprimación de la madera. Vaciado del mortero. Desmontaje del sistema de encofrado. Retirada y acopio de escombros. Carga de escombros sobre camión o contenedor.

MEDICIÓN Y FORMA DE PAGO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
