FLY040

m²

Sistema Placotherm V EGRG "PLACO", para fachada ligera.

627.903G

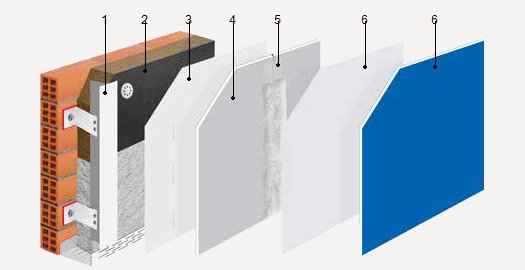

Sistema de fachada ligera Placotherm V EGRG "PLACO", compuesto por estructura metálica de aluminio extruido de montantes verticales de perfiles en T y en L, de 1,8 mm de espesor con una modulación de 600 mm, fijada al soporte base con ménsulas y creando una cámara de aire, sobre la que se atornilla una placa Glasroc H 13 de 12,5 mm de espesor, se coloca pasta de fraguado, Promix Hydro "PLACO" y cinta autoadhesiva de malla de fibra de vidrio "PLACO", para el tratamiento de juntas entre placas, y se aplica como revoque decorativo, una capa de imprimación de fondo y reguladora de la absorción Weber CS y una capa de mortero acrílico Weber.tene Stilo, de 2 a 3 mm de espesor, color Blanco, acabado gota; entre los perfiles y la placa se colocará una lámina flexible impermeable al agua de lluvia y permeable al vapor de agua, Tyvek Estándar, y entre las ménsulas y los perfiles se aislará con panel de lana mineral, Ecovent VN 035, de 60 mm de espesor, revestido por una de sus caras con un velo negro, fijado mecánicamente sobre la hoja interior (no incluida en este precio).

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt12ple300a

Ud

Ménsula de sustentación de aluminio extruido de aleación 6063 y tratamiento térmico T-66, con aislamiento de polipropileno de 5 mm de espesor, para rotura de puente térmico, "PLACO", de 65 mm de longitud.

0,460

52.258

24.039

mt12ple310a

Ud

Ménsula de retención de aluminio extruido de aleación 6063 y tratamiento térmico T-66, con aislamiento de polipropileno de 5 mm de espesor, para rotura de puente térmico, "PLACO", de 65 mm de longitud.

1,390

40.794

56.704

mt12plt100

Ud

Tarugo de nylon con tornillo de acero galvanizado con cabeza hexagonal, "PLACO", de 10 mm de diámetro y 80 mm de longitud, para fijación de ménsulas.

2,315

11.500

26.623

mt16lvi030akhh

m²

Panel de lana mineral, Ecovent VN 035 "ISOVER", de 60 mm de espesor, revestido por una de sus caras con un velo negro, resistencia térmica 1,75 m²K/W, conductividad térmica 0,035 W/(mK).

1,050

58.899

61.844

mt16aaa020eb

Ud

Fijación mecánica para paneles aislantes de lana de roca, colocados directamente sobre la superficie soporte.

4,000

1.621

6.484

mt16aaa030

m

Cinta autoadhesiva para sellado de juntas.

0,440

2.372

1.044

mt12plp300

m

Perfil en T de aluminio extruido de aleación 6063 y tratamiento térmico T-66, "PLACO", de 1,8 mm de espesor, suministrado en barras de 6 m de longitud.

0,830

81.510

67.653

mt12plp310

m

Perfil en L de aluminio extruido de aleación 6063 y tratamiento térmico T-66, "PLACO", de 1,8 mm de espesor, suministrado en barras de 6 m de longitud.

0,830

49.728

41.274

mt12plt060

Ud

Tornillo autotaladrante de acero inoxidable para ménsula, "PLACO", con cabeza hexagonal, de 19 mm de longitud.

4,630

8.051

37.276

mt28fvp030a

m

Lámina flexible impermeable al agua de lluvia y permeable al vapor de agua, Tyvek Estándar "PLACO", de 1,5 m de ancho, suministrada en rollos de 50 m de longitud.

1,100

21.208

23.329

mt12plk010eelbc

m²

Placa de yeso laminado H1 / - 1200 / 2800 / 12,5 / borde afinado, Glasroc H 13 "PLACO", formada por un núcleo de yeso revestido por las dos caras con fibra de vidrio con tratamiento hidrófobo.

1,050

133.926

140.622

mt12plq020b

Ud

Tornillo THTPF 32 INOX "PLACO", con cabeza de trompeta, de 32 mm de longitud, para instalación de placas de cemento sobre perfilería.

20,000

681

13.620

mt12plm015a

kg

Pasta de fraguado, Promix Hydro "PLACO", para el tratamiento de las juntas de las placas de yeso laminado.

0,300

50.916

15.275

mt12plj030

m

Cinta autoadhesiva de malla de fibra de vidrio, "PLACO", para refuerzo de juntas.

1,000

498

498

mt28pcc060ca1a

kg

Imprimación de fondo y reguladora de la absorción Weber CS "WEBER CEMARKSA", color Blanco, compuesta de aglutinantes orgánicos y pigmentos resistentes a los álcalis.

0,200

29.243

5.849

mt28mac020faa1a

kg

Revestimiento acrílico Weber.tene Stilo "WEBER CEMARKSA", de 2 a 3 mm de espesor, color Blanco, acabado gota.

2,000

27.509

55.018

Subtotal materiales:

577.152

2

Mano de obra

mo054

h

Oficial instalador de aislamientos.

0,135

26.571

3.587

mo101

h

Medio oficial instalador de aislamientos.

0,135

16.234

2.192

mo052

h

Oficial instalador de sistemas de fachadas prefabricadas.

0,763

26.571

20.273

mo099

h

Medio oficial instalador de sistemas de fachadas prefabricadas.

0,763

16.234

12.387

Subtotal mano de obra:

38.439

3

Herramientas

%

Herramientas

2,000

615.591

12.312

Coste de mantenimiento decenal: 91.046G en los primeros 10 años.

Costos directos (1+2+3):

627.903

UNIDAD DE OBRA FLY040: SISTEMA PLACOTHERM V EGRG "PLACO", PARA FACHADA LIGERA.

CARACTERÍSTICAS TÉCNICAS

Suministro y montaje de sistema de fachada ligera Placotherm V EGRG "PLACO", con DAU nº 14/090 A, compuesto por estructura metálica de aluminio extruido de montantes verticales de perfiles en T y en L, de 1,8 mm de espesor con una modulación de 600 mm, fijada al soporte base con ménsulas de sustentación y de retención, y creando una cámara de aire de 30 mm de espesor mínimo, sobre la que se atornilla una placa Glasroc H 13 de 12,5 mm de espesor, se coloca pasta de fraguado, Promix Hydro "PLACO" y cinta autoadhesiva de malla de fibra de vidrio "PLACO", para el tratamiento de juntas entre placas, y se aplica como revoque decorativo, una capa de imprimación de fondo y reguladora de la absorción Weber CS, compuesta de aglutinantes orgánicos y pigmentos resistentes a los álcalis y una capa de mortero acrílico Weber.tene Stilo, de 2 a 3 mm de espesor, color Blanco, acabado gota, compuesto de siloxanos, silicatos, resinas en dispersión acuosa, pigmentos orgánicos, fungicidas y aditivos especiales; entre los perfiles y la placa se colocará una lámina flexible impermeable al agua de lluvia y permeable al vapor de agua, Tyvek Estándar, y entre las ménsulas y los perfiles se aislará con panel de lana mineral, Ecovent VN 035, de 60 mm de espesor, revestido por una de sus caras con un velo negro, resistencia térmica 1,75 m²K/W, conductividad térmica 0,035 W/(mK), colocado a tope para evitar puentes térmicos, fijado mecánicamente sobre la hoja interior (no incluida en este precio) y posterior sellado de todas las uniones entre paneles con cinta de sellado de juntas. Incluso parte proporcional de tornillos y fijaciones. Totalmente montado.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

MEDICIÓN Y FORMA DE PAGO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m².
