CCP082 |
m |

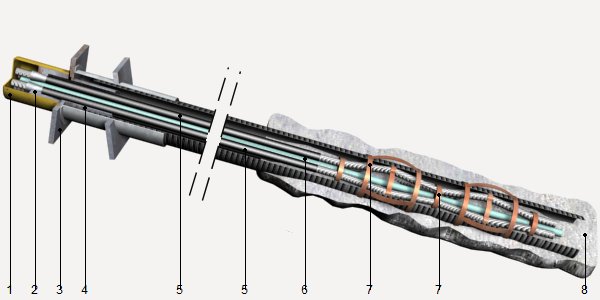

Anclaje permanente de pantalla de hormigón. |
546.604G |
Anclaje permanente de pantalla de hormigón al terreno, con inclinación de 30° respecto al plano horizontal, hasta 17,5 m de longitud, para asegurar la estabilidad de la pantalla, durante un tiempo de servicio superior a 2 años, compuesto de los siguientes trabajos: extracción de tierras con medios mecánicos, mediante perforación de la pantalla y del terreno, con entubación de 133 mm de diámetro exterior; introducción de 3 cables formados por cordones trenzados de acero de 0,6" (15,2 mm) de diámetro nominal, engrasados y envainados en tubo de PE; inyección a presión mediante el sistema de inyección única global (IU), de lechada de cemento CEM I 42,5N, con una relación agua/cemento de 0,4, dosificada en peso, para protección y formación del bulbo; para recibir la cabeza de anclaje permanente, y carga manual de escombros sobre camión o contenedor. |
Código |
Unidad |
Descripción |
Cantidad |
Precio unitario |
Precio parcial |
1 |
Materiales |
||||
mt07aav110a |
m |
Cable formado por cordones de acero, de 0,6" (15,2 mm) de diámetro nominal y 1860 MPa de carga unitaria máxima, para anclajes al terreno. |
2,000 |
17.969 |
35.938 |
mt07aav120a |
m |
Tubo de polietileno de alta densidad (PEAD/HDPE), para envainar los cables en anclajes al terreno. |
1,000 |
41.927 |
41.927 |
mt08aaa010a |
m³ |
Agua. |
0,011 |
9.226 |
101 |
mt08cem010c |
kg |
Cemento Portland CEM I 42,5 N, en bolsas. |
27,433 |
677 |
18.572 |
Subtotal materiales: |
96.538 |
||||
2 |
Equipo y maquinaria |
||||
mq03pan020b |
h |
Equipo mecánico para realización de los trabajos de perforación del muro y del terreno, con o sin entubación para anclaje permanente de pantalla de hormigón. |
0,500 |
748.334 |
374.167 |
Subtotal equipo y maquinaria: |
374.167 |
||||
3 |
Mano de obra |
||||
mo042 |
h |
Oficial de estructuras de hormigón. |
0,572 |
69.453 |
39.727 |
mo089 |
h |
Medio oficial de estructuras de hormigón. |
0,572 |
44.499 |
25.454 |
Subtotal mano de obra: |
65.181 |
||||
4 |
Herramientas |
||||
% |
Herramientas |
2,000 |
535.886 |
10.718 |
|
Coste de mantenimiento decenal: 10.932G en los primeros 10 años. |
Costos directos (1+2+3+4): |
546.604 |
Pliego de condiciones
UNIDAD DE OBRA CCP082: ANCLAJE PERMANENTE DE PANTALLA DE HORMIGÓN. CARACTERÍSTICAS TÉCNICAS Anclaje permanente de pantalla de hormigón al terreno, con inclinación de 30° respecto al plano horizontal, hasta 17,5 m de longitud, para asegurar la estabilidad de la pantalla, durante un tiempo de servicio superior a 2 años, compuesto de los siguientes trabajos: extracción de tierras con medios mecánicos, mediante perforación de la pantalla y del terreno, con entubación de 133 mm de diámetro exterior; introducción de 3 cables formados por cordones trenzados de acero de 0,6" (15,2 mm) de diámetro nominal, engrasados y envainados en tubo de PE; inyección a presión mediante el sistema de inyección única global (IU), de lechada de cemento CEM I 42,5N, con una relación agua/cemento de 0,4, dosificada en peso, para protección y formación del bulbo; para recibir la cabeza de anclaje permanente, y carga manual de escombros sobre camión o contenedor. CRITERIO DE MEDICIÓN EN PROYECTO Longitud medida desde la cara de apoyo de la cabeza de anclaje hasta el extremo del bulbo, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se habrán extraído las tierras por la cara interior de la pantalla hasta la cota necesaria. DEL CONTRATISTA. Presentará prueba documental de la capacidad técnica de la empresa ejecutora. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Perforación de la pantalla y el terreno. Colocación de los cables. Inyección de la lechada. Limpieza de los restos generados. Carga manual de escombros sobre camión o contenedor. CONDICIONES DE TERMINACIÓN. El anclaje mantendrá la rigidez durante su vida útil. MEDICIÓN Y FORMA DE PAGO Se medirá la longitud total del cable de los anclajes ejecutados según especificaciones de Proyecto. |
