Enviar sugerencia | Exportación: |
|
|
EAE030 |
kg |

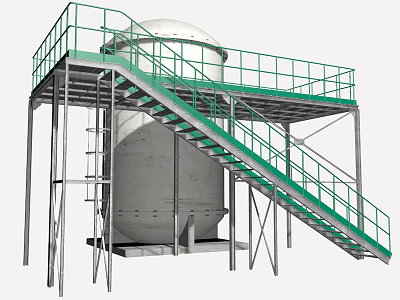

Acero en estructura de plataforma de trabajo. |
24.996G |
|
Acero A 572 Grado 50 en estructura de plataforma de trabajo, perfiles laminados en caliente, piezas simples, estructura soldada. |
|
Código |
Unidad |
Descripción |
Cantidad |
Precio unitario |
Precio parcial |
|
1 |
Materiales |
||||
|
mt07ala000o |
kg |
Acero laminado A 572 Grado 50, en perfiles laminados en caliente, según ASTM A 572, piezas simples, para aplicaciones estructurales. |
1,050 |
5.621 |
5.902 |
|
mt27pfi010 |
l |
Imprimación de secado rápido, formulada con resinas alquídicas modificadas y fosfato de zinc. |
0,050 |
39.030 |
1.952 |
|
Subtotal materiales: |
7.854 |
||||
|
2 |
Equipo y maquinaria |
||||
|
mq08sol020 |
h |
Equipo y elementos auxiliares para soldadura eléctrica. |
0,015 |
14.243 |
214 |
|
Subtotal equipo y maquinaria: |
214 |
||||
|
3 |
Mano de obra |
||||
|
mo047 |
h |
Oficial montador de estructura metálica. |
0,247 |
36.113 |
8.920 |
|
mo094 |
h |
Medio oficial montador de estructura metálica. |
0,247 |
30.438 |
7.518 |
|
Subtotal mano de obra: |
16.438 |
||||
|
4 |
Herramientas |
||||
|
% |
Herramientas |
2,000 |
24.506 |
490 |
|
|
Coste de mantenimiento decenal: 750G en los primeros 10 años. |
Costos directos (1+2+3+4): |
24.996 |
|||
Pliego de condiciones
|
UNIDAD DE OBRA EAE030: ACERO EN ESTRUCTURA DE PLATAFORMA DE TRABAJO. MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA. La zona de soldadura no se pintará. No se pondrá en contacto directo el acero con otros metales ni con yesos. CARACTERÍSTICAS TÉCNICAS Suministro y montaje de acero laminado A 572 Grado 50, en perfiles laminados en caliente, piezas simples para estructura de plataforma de trabajo, mediante uniones soldadas. Trabajado y montado en taller, con preparación de superficies en grado SA21/2 según ISO 8501-1 y aplicación posterior de dos manos de imprimación con un espesor mínimo de película seca de 30 micras por mano, excepto en la zona en que deban realizarse soldaduras en obra, en una distancia de 100 mm desde el borde de la soldadura. Incluso parte proporcional de preparación de bordes, soldaduras, cortes, piezas especiales, despuntes y reparación en obra de cuantos desperfectos se originen por razones de transporte, manipulación o montaje, con el mismo grado de preparación de superficies e imprimación. CRITERIO DE MEDICIÓN EN PROYECTO Peso nominal medido según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA AMBIENTALES. No se realizarán trabajos de soldadura cuando la temperatura sea inferior a 0°C. DEL CONTRATISTA. Presentará para su aprobación, al director de la ejecución de la obra, el programa de montaje de la estructura, basado en las indicaciones del Proyecto, así como la documentación que acredite que los soldadores que intervengan en su ejecución estén certificados por un organismo acreditado. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo de la plataforma de trabajo. Colocación y fijación provisional de los perfiles. Aplomado y nivelación. Ejecución de las uniones. Reparación de defectos superficiales. CONDICIONES DE TERMINACIÓN. Las cargas se transmitirán correctamente a la estructura. El acabado superficial será el adecuado para el posterior tratamiento de protección. MEDICIÓN Y FORMA DE PAGO Se determinará, a partir del peso obtenido en báscula oficial de las unidades llegadas a obra, el peso de las unidades realmente ejecutadas según especificaciones de Proyecto. |
