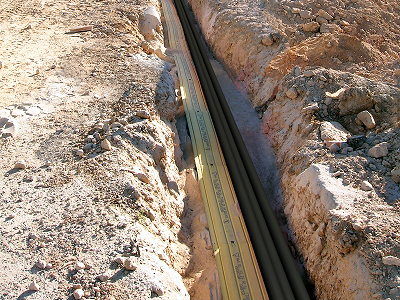

Línea subterránea de 20 kV directamente enterrada
IUM010 Línea subterránea de 20 kV directamente enterrada
Línea subterránea de 20 kV directamente enterrada formada por 3 cables unipolares con conductor de aluminio, HEPRZ1 de 150 mm² de sección, colocados sobre colchón de arena de 5 cm de espesor, debidamente compactada y nivelada con pisón vibrante de guiado manual y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de los cables.
Precio

701.058G

m
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Cableado
Tipo de cable
Sección (mm²)

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1



Materiales



mt01ara010a

m³

Arena con granulometría de 0 a 5 mm de diámetro, limpia.

0,102

86.625

8.836

mt35cun500b

m

Cable unipolar HEPRZ1, siendo su tensión asignada de 12/20 kV, reacción al fuego clase Fca según UNE-EN 50575, con conductor de aluminio clase 2 de 150 mm² de sección, con aislamiento de etileno propileno de alto módulo (HEPR), pantalla de corona de hilos de cobre y cubierta de compuesto termoplástico a base de poliolefina libre de halógenos (Z1). Según UNE-HD 620-9E.

3,000

214.050

642.151


Subtotal materiales:

650.987

2



Equipo y maquinaria



mq04dua020b

h

Dumper de descarga frontal de 2 t de carga útil.

0,011

60.424

665

mq02rop020

h

Pisón vibrante de guiado manual, de 80 kg, con placa de 30x30 cm, tipo rana.

0,084

22.813

1.916

mq02cia020j

h

Camión cisterna, de 8 m³ de capacidad.

0,006

691.977

4.152


Subtotal equipo y maquinaria:

6.733

3



Mano de obra



mo020

h

Oficial de construcción.

0,106

71.618

7.592

mo113

h

Ayudante de construcción.

0,106

44.181

4.683

mo003

h

Oficial electricista.

0,145

73.602

10.672

mo102

h

Medio oficial electricista.

0,145

45.831

6.645


Subtotal mano de obra:

29.592

4



Herramientas




%

Herramientas

2,000

687.312

13.746

Coste de mantenimiento decenal: 28.042G en los primeros 10 años.

Costos directos (1+2+3+4):

701.058

UNIDAD DE OBRA IUM010: LÍNEA SUBTERRÁNEA DE 20 KV DIRECTAMENTE ENTERRADA.


CARACTERÍSTICAS TÉCNICAS

Línea subterránea de 20 kV directamente enterrada formada por 3 cables unipolares con conductor de aluminio, HEPRZ1 de 150 mm² de sección, colocados sobre colchón de arena de 5 cm de espesor, debidamente compactada y nivelada con pisón vibrante de guiado manual y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de los cables.



CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que su situación y recorrido se corresponden con los de Proyecto, y que hay espacio suficiente para su instalación.


DEL CONTRATISTA.

Las instalaciones eléctricas de alta tensión se ejecutarán por empresas instaladoras autorizadas para el ejercicio de la actividad.



FASES DE EJECUCIÓN.

Replanteo del recorrido de la línea. Vertido de la arena en el fondo de la zanja. Tendido de cables. Conexionado y comprobación de su correcto funcionamiento. Ejecución del relleno envolvente.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá de la humedad y del contacto con materiales agresivos.



MEDICIÓN Y FORMA DE PAGO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.



CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación ni el relleno principal.
